GDL多級管道泵的安裝

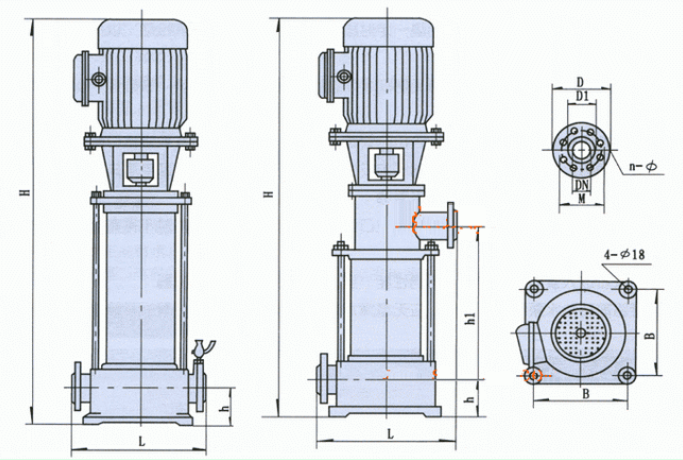

GDL立式多級管道泵結構

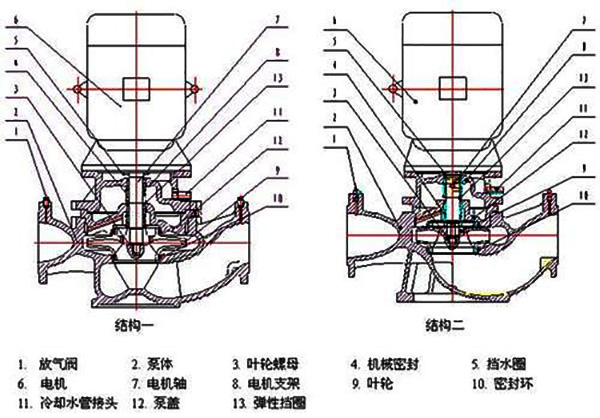

GDL立式多級管道泵結構

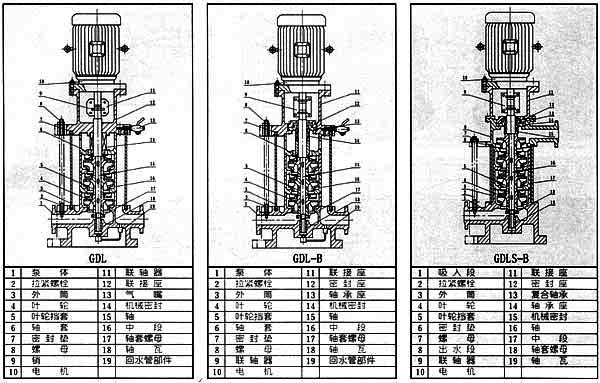

GDL立式多級管道泵結構

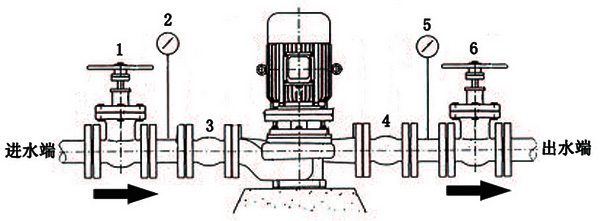

GDL立式多級管道泵的安裝示意圖

　　多級離心泵具有節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點。多級離心泵的裝配順序一般與拆卸順序相反,裝配質量好壞直接影響泵的正常運行，并影響泵的使用壽命和性能參數。下面我們一起來了解一下多級離心泵裝配安裝和拆卸時應注意事項，以及多級離心泵維護保養規程。

　　多級離心泵的裝配注意的事項

　　1、應保護好零件的加工精度和表面粗糙度，不允許有碰傷、劃傷等現象，作密封用的二硫化鉬要干凈，緊固螺釘和螺栓應受力均勻;

　　2、葉輪出口流道與導葉進口流道的對中性是依各零件的軸向尺寸來保證，流道對中性的好壞直接影響泵的性能，故多級離心泵的尺寸不能隨意調整;

　　3、多級離心泵裝配完畢后，在未裝填料前，用手轉動多級離心泵轉子，檢查轉子在泵中是否靈活，軸向竄動量是否達規定要求;

　　4、檢查合格后壓入填料，并注意填料環在填料腔的相對位置。

　　多級離心泵的拆卸順序

　　1、卸下多級離心泵聯軸器后，擰下軸承壓蓋上的螺栓、進水段和軸承體的聯接螺母后，卸下前軸承體;

　　2、擰下軸上圓螺母并依次卸下軸承內圈、軸承壓蓋和擋圈;

　　3、將各中段用墊塊墊起，卸下穿杠螺母，卸下進水段，及進水段上的填料壓蓋、填料環、填料等;

　　4、依次卸下前級葉輪，平鍵、正導葉，正葉輪，末級正導葉，出水段，中節流、減壓裝置;

　　5、依次卸下末級反導葉、末級反葉輪、平鍵、反導葉、反葉輪、后節流、減壓裝置，千萬注意正、反葉輪，導葉的方向和順序;

　　6、擰下次級進水段、尾蓋之間的螺母，將主軸，尾蓋、后軸承體部件取去;

　　7、擰下尾蓋、軸承體之間的螺母，卸下尾蓋上的填料壓蓋、填料環、填料等;

　　8、擰下后軸承壓蓋上的螺栓，將軸承，小圓螺母，軸承蓋依次卸下;

　　9、采用滑動軸承的泵，其拆卸順序基本相同，僅在拆卸軸承部件時略有不同。

　　多級離心泵拆卸注意的事項

　　1、按停車順序停車;

　　2、泵殼內液體(包括冷卻水)應放掉;軸承部件是稀油滑潤時，應放掉潤滑油;

　　3、拆去妨礙拆卸的附屬管路，如平衡管、水封管等管路和引線;

　　4、拆卸應嚴格保護零件的制造精度不受損傷，拆卸穿桿的同時應將各中段用墊塊墊起，以免各中段止口松動下沉將軸壓彎。

　　多級離心泵的安裝注意事項

　　1、安裝泵的基礎平面應用水平儀找平?；A(chǔ)水泥凝固后，應檢查底座和地腳螺栓孔是否松動;

　　2、電機、多級離心泵和底座組裝后，應嚴格檢查泵軸和電機軸的同心度，保證兩軸心線在同一軸線上;

　　3、電機和多級離心泵組裝時，保證多級離心泵和電機兩聯軸器端面的軸向間隙值為3mm，該系列泵無軸向竄動;

　　4、多級離心泵只能承受自身內力，不能承受任何外力，所以多級離心泵的吸入管路和壓出管路應有各自的支架，以免將泵壓壞。

　　5、用于含有可燃易爆氣體的礦井下運行的D(P)、MD(P)型泵，采用防爆電機并要 求具有相應的防護等級和防爆標志。
